اتصالات - ترمینالها
ترمینال های تونلی 25 mm² سیم نرمترمینال های تونلی 35 mm² سیم سخت
ارتفاع
81mm
استانداردها
EN/IEC 60898
امکانات قفل کردن
پد لاک ایمنی
پهنا
36mm
تعداد پل ها
2P
تعداد پل های محافظت شده
2
تعداد گام 9 میلیمتری
4
تکیهگاه نصب
DIN rail 35 میلی متری متقارن
جریان نامی [In]
50A در 30 درجه سلسیوس
حد تحمل نامی ولتاژ ضربهای [Uimp]
6kv بر اساس استاندارد EN/IEC 60898
حد قطع اتصال کوتاه
5…10 In
حفاظت جریان نشتی به زمین
تجهیز جداگانه
خانواده محصول
Multi 9
درجه آلودگی محیط قابل استفاده
2 بر اساس استاندارد IEC 60068-1
درجه حفاظت IP
IP20 بر اساس استاندارد IEC60529IP40 (در محفظه کلید) بر اساس استاندارد IEC60529
دسته بندی اضافه ولتاژ
IV
دمای محیط برای انبارش
-40…70 درجه سلسیوس
دمای محیط برای کارکرد
-25…60 درجه سلسیوس
دوام الکتریکی
10000 سیکل
دوام مکانیکی
20000 سیکل
رنگ بدنه
خاکستری
طول روکش برداری سیم
14mm برای اتصال بالایی یا پایینی
ظرفیت قطع
6 kA Icu در 440 V AC 50/60 Hz بین فازها بر اساس استاندارد EN/IEC 60898
ظرفیت نامی قطع حین کار
6000 آمپر بر اساس EN 60898 و 230/400 V AC 50/60 Hz
عمق
73mm
فرکانس شبکه
50/60 Hz
فناوری قطع
حرارتی – مغناطیسی
کلاس انرژی
3 بر اساس استاندارد EN/IEC 60898
گشتاور سفت کردن پیچ
3.5 N.m بالا یا پایین
گواهینامههای محصول
CE
مناسب برای ایزولاسیون
بله – براساس استاندارد EN/IEC 60898
منحنی قطع
C

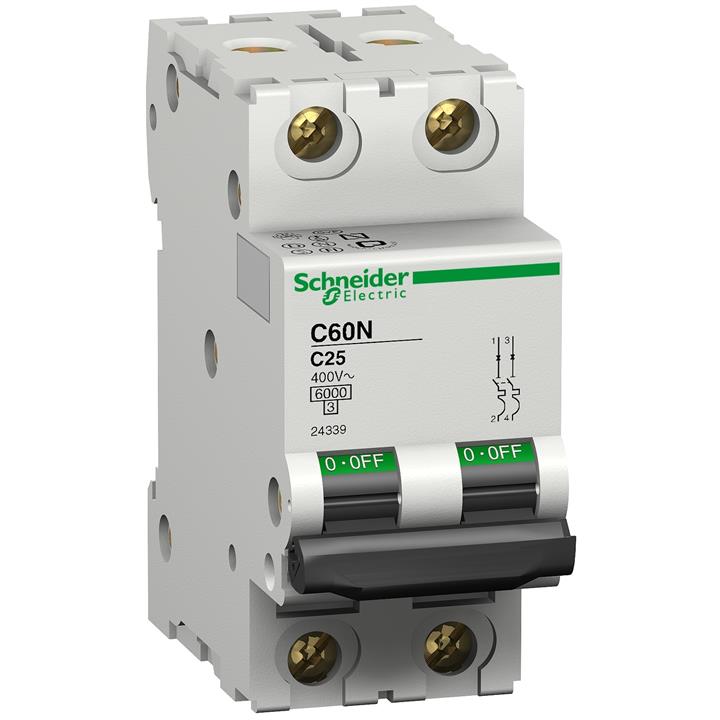

نام کوتاه محصول
C60N
نام محصول
C60
نسبت رطوبت
95% در 55 درجه سلسیوس
نشانگرهای محلی
ON/OFF نشانگر
نوع شبکه
AC
نوع کنترل
با دسته
نوع محصول
کلید مینیاتوری
نوع نصب
چفتی
وزن خالص
0.24kg
ولتاژ شکست نامی [Ui]
500V AC 50/60 Hz بر اساس استاندارد EN/IEC 60898
ولتاژ کاری [Ue]
130 V AC 50/60 Hz230…240 V AC 50/60 Hz230/400 V AC 50/60 Hz400…415 V AC 50/60 Hz
