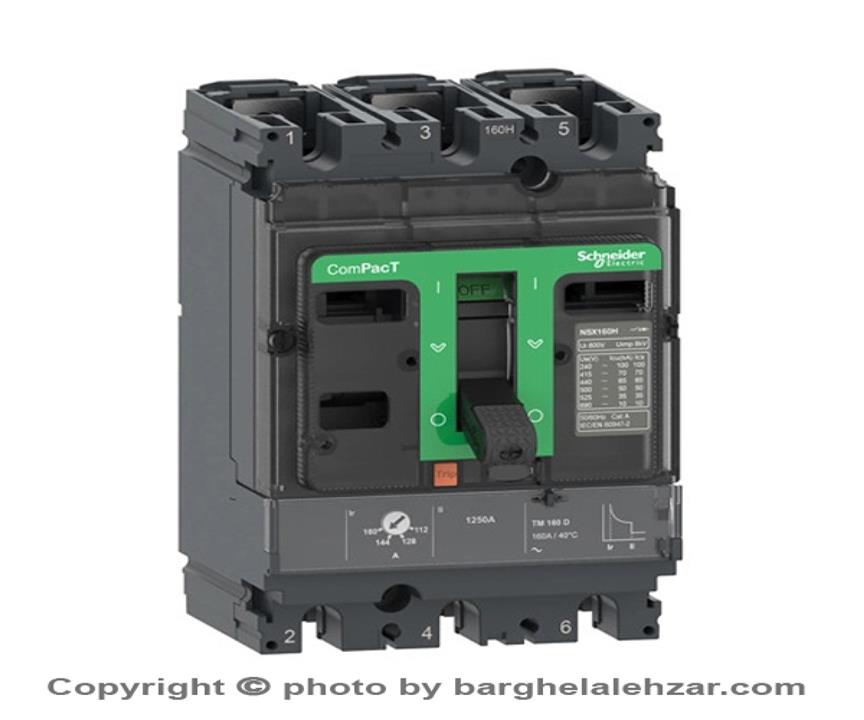

تعداد پل
3 پل
تعداد پل محافظت شده
3 عدد
تکنولوژی واحد حفاظتی
حرارتی – مغناطیسی
حالت نصب
ثابت
دسته بندی اضافه ولتاژ
Class ll
دسته بندی بهره وری
Category A
دوام الکتریکی
در 690 ولت و ln برابر با 10000 بار ، در 690 ولت و 2/ln برابر با 20000 بار ، در 440 ولت و ln برابر با 30000 بار ، در 440 ولت و 2/ln برابر با 50000 بار
دوام مکانیکی
50000 بار
رنج تنظیم جریان اضافه بار کلید [Ir]
ln * (0.7 … 1)
رنج جریان نامی [In]
63 آمپر در 40 درجه سانتی گراد
رنج زمان تأخیر تریپ هنگام اضافه بار [tr]
در 1.5 * ln برابر با 400 … 120 ثانیه ، در lr * 6 برابر با 15 ثانیه
رنج ظرفیت قطع سرویس [Ics]
در 525VAC برابر با 11 کیلو آمپر ، در 400VAC برابر با 35 کیلو آمپر ، در 380/415VAC برابر با 36 کیلو آمپر ، در 660/690VAC برابر با 4 کیلو آمپر ، در 220/240VAC برابر با 85 کیلو آمپر ، در 500VAC برابر با 12.5 کیلو آمپر
رنج ولتاژ کاری [Ue]
690VAC
سری ساخت
ComPacT new generation
ظرفیت قطع
در 600VAC برابر با 10 کیلو آمپر ، در 480VAC برابر با 25 کیلو آمپر ، در 240VAC برابر با 85 کیلو آمپر ، در 525VAC برابر با 22 کیلو آمپر Icu ، در 500VAC برابر با 25 کیلو آمپر Icu ، در 440VAC برابر با 35 کیلو آمپر Icu ، در 380/415VAC برابر با 36 کیلو آمپر Icu ، در 660/690VAC برابر با 8 کیلو آمپر Icu ، در 220/240VAC برابر با 85 کیلو آمپر Icu
فرکانس شبکه
50-60 هرتز
کاربرد محصول
در سیستم توزیع
کد ظرفیت قطع
36 کیلو آمپر (F) در 415VAC
کد فنی
C10F3TM063
نام اختصاری
کمپکت NSX100F
نام واحد حفاظتی
TM-D
نوع تنظیم جریان اضافه بار کلید [ Ir]
قابل تنظیم
نوع حفاظت
L: برای حفاظت اضافه بار (حرارتی) ، I: برای حفاظت اتصال کوتاه (مغناطیسی)
نوع شبکه
AC
نوع کنترل
چند وضعیتی
نوع محصول
قطع کننده مدار
نوع نگهدارنده برای نصب
پشت صفحه
ولتاژ ضربه نامی [Uimp]
8 کیلو ولت
ولتاژ عایق نامی [Ui]
800VAC
