اتلاف توان هر پل
3.2W AC-1 , 1.25W AC-3
تعداد پل
سه پل
تعداد کنتاکتهای کمکی
1NO 1NC
توان موتور (اسب بخار)
5hp در 230/240 ولت AC با فرکانس 50/60 هرتز برای موتور تکفاز ، 10hp در 230/240 ولت AC با فرکانس 50/60 هرتز برای موتور سه فاز ، 30hp در 575/600 ولت AC با فرکانس 50/60 هرتز برای موتور سه فاز ، 10hp در 200/208 ولت AC با فرکانس 50/60 هرتز برای موتور سه فاز ، 3hp در 115 ولت AC با فرکانس 50/60 هرتز برای موتور تکفاز، 30hp در 460/480 ولت AC با فرکانس 50/60 هرتز برای موتور سه فاز
توان موتور(کیلو وات)
11 کیلو وات در 230…220 ولت (AC-3) ، 18.5 کیلو وات در 400…380 ولت (AC-3) ، 22 کیلو وات در 440…415 (AC-3) ، 22 کیلو وات در 500 ولت (AC-3) ، 30 کیلو وات در 690…660 ولت (AC-3) ، 9 کیلو وات در 400 ولت (AC-4)
جریان برای بارهای (AC1)، [Ith]
60A در 60 درجه سانتی گراد برای مدار قدرت ، 10A در 60 درجه سانتی گراد برای مدار سیگنالینگ
حداقل جریان سوئیچینگ
5 میلی آمپر برای مدار سیگنالینگ
حداقل ولتاژ سوئیچینگ
17 ولت برای مدار سیگنالینگ
دسته بندی اضافه ولتاژ
III
دسته بندی بهره وری
AC-1 , AC-3 , AC-4
دوام الکتریکی
, 1.65Mcycles در جریان 18 آمپر بارهای AC-3 ولتاژ تغذیه 440 ولت، 1Mcycles در جریان 32 آمپر بارهای AC-1 ولتاژ تغذیه 440 ولت
دوام مکانیکی
15 Mcycles
رنج جریان عملکرد (Ie)
40 آمپر با ولتاژ 440 ولت AC بارهای AC-3 برای مدار قدرت در دمای کمتر از 60 درجه سانتی گراد ، 60 آمپر با ولتاژ 440 ولت AC بارهای AC-1 برای مدار قدرت در دمای کمتر از 60 درجه سانتی گراد
رنج جریان مقاومتی کوتاه مدت [Icw]
320 آمپر در 40 درجه سانتی گراد 10 ثانیه برای مدار قدرت ، 720 آمپر در 40 درجه سانتی گراد 1 ثانیه برای مدار قدرت ، 72 آمپر در 40 درجه سانتی گراد 10 دقیقه برای مدار قدرت ، 165 آمپر در 40 درجه سانتی گراد 1 دقیقه برای مدار قدرت ، 100 آمپر 1 ثانیه برای مدار سیگنالینگ ، 120 آمپر 500 میلی ثانیه برای مدار سیگنالینگ ، 140 آمپر 100 میلی ثانیه برای مدار سیگنالینگ
رنج کاری
3600 دور در ساعت در 60 درجه سانتی گراد
رنج ولتاژ کاری [Ue]
مدار قدرت: 690 ولت AC (فرکانس 400…25 هرتز) و 300 ولت DC
زمان واکنش
22…12 میلی ثانیه بسته شدن و 19…4 میلی ثانیه باز شدن
سری ساخت
TeSys
ظرفیت قطع
800 آمپر در 440 ولت
کاربرد محصول
کنترل موتور / بار مقاوتی (اهمی)
کد فنی

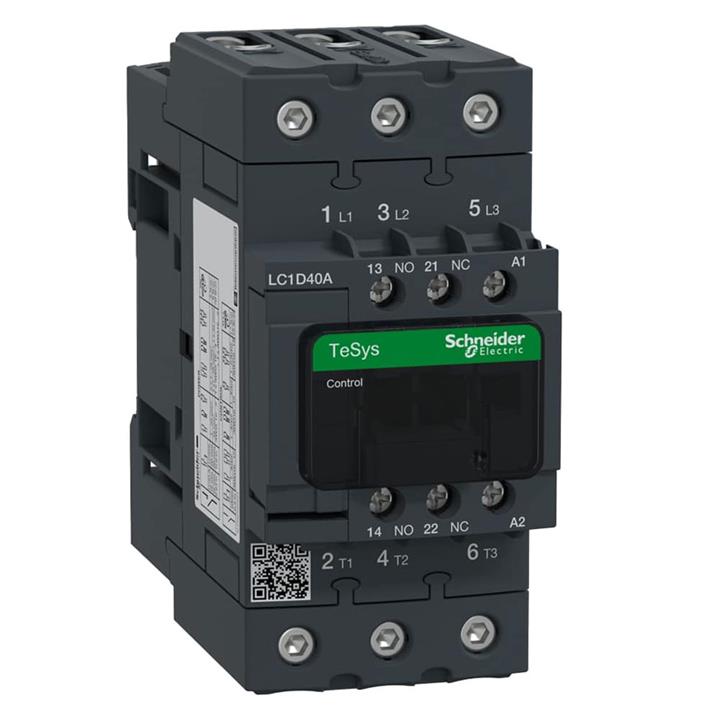

LC1D40AF7
محدودیت ولتاژ مدار کنترل
0.3 تا 0.6 برابر ولتاژ مدار کنترل در فرکانس 50/60 هرتز (drop-out) ، 0.8 تا 1.1 برابر ولتاژ مدار کنترل در فرکانس 50 هرتز (Operational) ، 0.85 تا 1.1 برابر ولتاژ مدار کنترل در فرکانس 60 هرتز (Operational)
مقاومت عایقی
10Mohm for signaling circuit<
میانگین امپدانس
2.5 میلی اهم با جریان حرارتی 32 آمپر در فرکانس 50 هرتز
میزان گشتاور
مدار کنترل: 1.7نیوتن متر با ترمینال های پیچ شونده با آچار پیچ گوشتی صاف 6 میلی متری ، مدار کنترل: 1.7نیوتن متر با ترمینال های پیچ شونده با آچار پیچ گوشتی فیلیپس شماره2 ، مدار قدرت: 1.7 نیوتن متر با ترمینال های پیچ شونده با آچار پیچ گوشتی صاف 6 میلی متری ، مدار قدرت: 1.7 نیوتن متر با ترمینال های پیچ شونده با آچار پیچ گوشتی فیلیپس شماره2
نام اختصاری
LC1D
نام محصول
TeSys D
نوع حفاظت
حرارتی
نوع محصول
کنتاکتور
ولتاژ ضربه نامی [Uimp]
6 کیلو ولت
ولتاژ عایق نامی [Ui]
690 ولت طبق استاندارد IEC 60947-4-1 و 600 ولت طبق استاندارد CSA و UL
ولتاژ مدار کنترل [Uc]
110 ولت AC در فرکانس 50/60 هرتز
