ارتفاع
301 میلی متر
استانداردها
IEC 60947-2
تعداد پل
سه پل
تعداد کنتاکتهای کمکی
چهار عدد کنتاکت موقعیت – یک عدد کنتاکت خطا
حالت نصب
ثابت
درجه آلودگی
3
دسته بندی بهره وری
B
دمای مجاز محیط برای انبار
85…40- درجه سانتی گراد
دمای مجاز محیط برای عملکرد
70…25- درجه سانتی گراد
دوام الکتریکی
3000 سیکل در 690 ولت (AC) ، 6000 سیکل در 440 ولت (AC) ، AC-23A: دوام 3000 سیکل در 690 ولت (AC) ، AC-23A: دوام 6000 سیکل در 440 ولت (AC) ، AC-3: دوام 6000 سیکل در 440 ولت (AC)
دوام مکانیکی
12500 سیکل بدون تعمیر
رنج جریان مقاومتی کوتاه مدت [Icw]
20 کیلوآمپر 3 ثانیه ، 42 کیلوآمپر 0.5 ثانیه ، 42 کیلوآمپر 1 ثانیه
رنج جریان نامی [In]
1000 آمپر در 40 درجه سانتی گراد
رنج ولتاژ کاری [Ue]
690 ولت AC

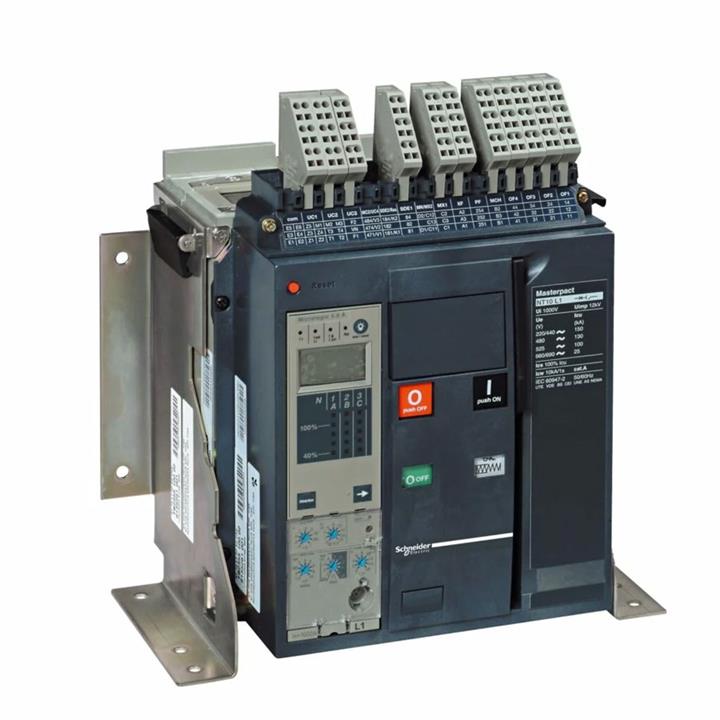

سری ساخت
Masterpact NT
طول
196 میلی متر
ظرفیت قطع
42 کیلوآمپر (Icu) در 525 ولت (AC) ، 42 کیلوآمپر (Icu) در 690 ولت (AC) ، 50 کیلوآمپر (Icu) در 440 ولت (AC) ، 50 کیلوآمپر (Icu) در 240…220 ولت (AC) ، 50 کیلوآمپر (Icu) در 415…380 ولت (AC)
ظرفیت قطع سرویس کلید
42 کیلوآمپر (Ics) در 525 ولت (AC) ، 42 کیلوآمپر (Ics) در 690 ولت (AC) ، 50 کیلوآمپر (Ics) در 440 ولت (AC) ، 50 کیلوآمپر (Ics) در 220/415 ولت (AC)
عرض
276 میلی متر
فرکانس شبکه
50/60 هرتز
کد ظرفیت قطع
H2
کد فنی
NT10H23P2EF
نام اختصاری
NT08H23PML2EWHH
نوع اندازه گیری
انرژی متر
نوع شبکه
AC
نوع کلید
NT10H2 فیکس
نوع کنترل
پوش باتن
واحد تریپ
Micrologic2E
ولتاژ ضربه نامی [Uimp]
12 کیلو ولت
ولتاژ عایق نامی [Ui]
1000 ولت AC
