اتلاف توان هر پل
3.2 وات (AC-1) ، 1.25 وات (AC-3)
تعداد پل
سه پل
تعداد کنتاکتهای کمکی
1NO 1NC
توان موتور (اسب بخار)
1hp در 115 ولت AC با فرکانس 50/60 هرتز برای موتور تکفاز ، 3hp در 230/240 ولت AC با فرکانس 50/60 هرتز برای موتور تکفاز ، 5hp در 200/208 ولت AC با فرکانس 50/60 هرتز برای موتور سه فاز ، 5hp در 230/240 ولت AC با فرکانس 50/60 هرتز برای موتور سه فاز ، 10hp در 460/480 ولت AC با فرکانس 50/60 هرتز برای موتور سه فاز ، 15hp در 575/600 ولت AC با فرکانس 50/60 هرتز برای موتور سه فاز
توان موتور(کیلو وات)
18.5 کیلو وات در 400…380 ولت (AC-3) ، 11 کیلو وات در 230…220 ولت (AC-3) ، 22 کیلو وات در 440…415 (AC-3) ، 22 کیلو وات در 500 ولت (AC-3) ، 30 کیلو وات در 690…660 ولت (AC-3) ، 9 کیلو وات در 400 ولت (AC-4)
جریان برای بارهای (AC1)، [Ith]
10 آمپر (در دمای 60 درجه برای مدار سیگنالینگ) , 125 آمپر (در دمای 60 درجه برای مدار قدرت)
جریان مجاز موتوری AC3(آمپر)
95
حداقل جریان سوئیچینگ
5 میلی آمپر برای مدار سیگنالینگ
حداقل ولتاژ سوئیچینگ
17 ولت برای مدار سیگنالینگ
دسته بندی اضافه ولتاژ
III
دسته بندی بهره وری
AC-1 , AC-3 , AC-4
دوام الکتریکی
, 1.65Mcycles در جریان 18 آمپر بارهای AC-3 ولتاژ تغذیه 440 ولت، 1Mcycles در جریان 32 آمپر بارهای AC-1 ولتاژ تغذیه 440 ولت
دوام مکانیکی
15 Mcycles
رنج جریان مقاومتی کوتاه مدت [Icw]
1100 آمپر (دمای 40 درجه ، زمان 1 ثانیه ، مدار قدرت) , 135 آمپر (دمای 40 درجه ، زمان 10 دقیقه ، مدار قدرت) , 800 آمپر (دمای 40 درجه ، زمان 10 ثانیه ، مدار قدرت) , 400 آمپر (دمای 40 درجه ، زمان 1 دقیقه ، مدار قدرت) , 100 آمپر (زمان 1 ثانیه ، مدار سیگنالینگ) , 120 آمپر (زمان 500 میلی ثانیه ، مدار سیگنالینگ) , 140 آمپر (زمان 100 میلی ثانیه ، مدار سیگنالینگ)
رنج کاری
3600 دور در ساعت در 60 درجه سانتی گراد
زمان واکنش
22…12 میلی ثانیه بسته شدن و 19…4 میلی ثانیه باز شدن
سری ساخت
TeSys
ظرفیت قطع
1100 آمپر در 440 ولت برای مدار قدرت
کاربرد محصول
کنترل موتور / بار مقاوتی (اهمی)
کد فنی

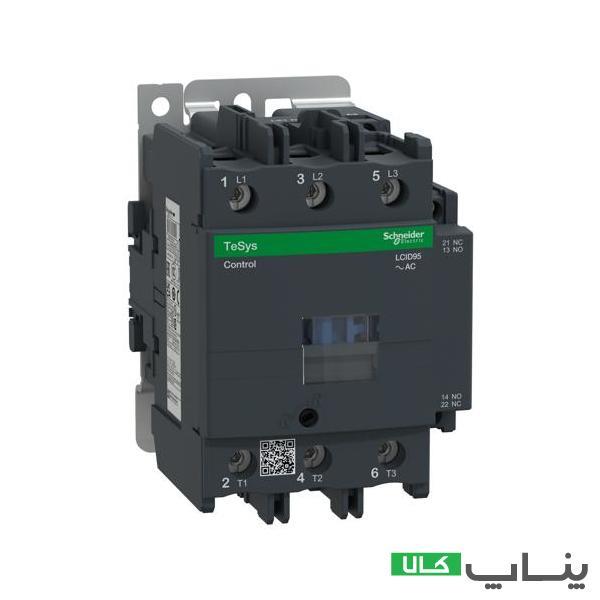

LC1D95M7
محدودیت ولتاژ مدار کنترل
0.3 تا 0.6 برابر ولتاژ مدار کنترل در فرکانس 50/60 هرتز (drop-out) ، 0.8 تا 1.1 برابر ولتاژ مدار کنترل در فرکانس 50 هرتز (Operational) ، 0.85 تا 1.1 برابر ولتاژ مدار کنترل در فرکانس 60 هرتز (Operational)
مقاومت عایقی
10Mohm for signaling circuit<
میانگین امپدانس
2.5 میلی اهم با جریان حرارتی 32 آمپر در فرکانس 50 هرتز
میزان گشتاور
مدار کنترل: 1.7نیوتن متر با ترمینال های پیچ شونده با آچار پیچ گوشتی صاف 6 میلی متری ، مدار کنترل: 1.7نیوتن متر با ترمینال های پیچ شونده با آچار پیچ گوشتی فیلیپس شماره2 ، مدار قدرت: 1.7 نیوتن متر با ترمینال های پیچ شونده با آچار پیچ گوشتی صاف 6 میلی متری ، مدار قدرت: 1.7 نیوتن متر با ترمینال های پیچ شونده با آچار پیچ گوشتی فیلیپس شماره2
نام اختصاری
LC1D
نام محصول
TeSys D
نوع حفاظت
حرارتی
نوع محصول
کنتاکتور
نوع نگهدارنده برای نصب
صفحه ای ، ریلی
ولتاژ ضربه نامی [Uimp]
8 کیلو ولت
ولتاژ عایق نامی [Ui]
690 ولت طبق استاندارد IEC 60947-4-1 و 600 ولت طبق استاندارد CSA و UL
ولتاژ مدار کنترل [Uc]
220 ولت AC در فرکانس 50/60 هرتز
